EPS钢丝网架板(透丝型/非透丝型)
机械固定EPS钢丝网架板外保温系统适用于砌体、框架填充墙和现浇剪力墙建筑,施工简便,易于操作,钢丝抹灰层厚25mm,耐火性能超过1.2h;钢网抹灰基层可靠、适合粘贴面砖饰面。以往多采用1:3水泥砂浆抹面,强度高属刚性,灰层厚易产生干缩和温度裂缝,严重影响使用寿命和保温效果。根据建筑节能发展需要,提高外墙外保温用EPS钢丝网架板现场安装质量,改进抹灰配比做法,合理设置保温系统的变形缝,全面改进、整体提高,势在必行。
1、系统特点

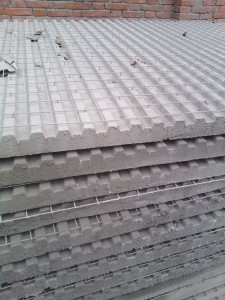

(1)外墙外保温用EPS钢丝网架板(简称SB板),是以阻燃型聚苯乙烯板为保温芯材,配有双向斜插入的高强度钢丝,并与单面覆以网目50mm*50mm的Φ2.0钢丝网片焊接,成为带有整体焊接钢丝网架的保温板材,其中斜插钢丝不穿透EPS板的为SB1板,穿透EPS板的为SB2板。SB板必须是机械连续自动焊接而成,严禁手工焊网。
(2)SB板可以和多种墙体复合,如实心砖墙、多孔砖墙、混凝土空心砌块墙体及现浇钢筋混凝土墙体。
(3)SB1板构造如下图
2、材料要求
(1)钢丝:SB板板面网片的冷拔钢丝为Φ2.0±0.05,用于斜插的镀锌冷拔钢丝为Φ2.0±0.05,其抗拉强度不小于550N/m㎡,钢网脱焊、漏焊点不得超过2%,连续脱焊点不应多于2个,斜插丝脱焊点不得超过2%。
(2)芯板:阻燃型聚苯乙烯板密度为15~20kg/m³,氧指数≥30,其余应符合GB/T 10801.1-2002《绝热用模塑聚苯乙烯泡沫塑料》的规定。
(3)抹灰砂浆:用于SB板砂浆面层宜采用不低于M10的抗裂水泥砂浆。如饰面层为弹性涂料时,为避免墙体开裂,应在西山墙中层抹灰后压入耐碱玻纤网格布,网格布应符合JC/T841-2007《耐碱玻璃纤维网布》的规定。
3、构造要求
(1)采用SB1板与砌体复合时,应在墙体预埋Φ6拉结筋,双向间距500mm,梅花形布置,Φ6拉结筋距保温板端边120~150mm。
(2)在每层外墙圈梁或框架梁上预埋铁件与承托角钢焊牢,四边围焊。承托角钢尺寸根据芯板厚度确定。
(3)在完成的实心砖或钢筋混凝土墙体上复合SB板,锚固铁件可用Φ6膨胀螺丝固定,梅花形布置,每平方米不少于7个,或根据抗风计算增加。
(4)SB板局部加强采用增设局部钢丝网或增加钢筋的方法,钢丝网和钢筋与SB1板钢丝架之间采用绑扎连接方法。
(5)建筑装饰分格缝,凹进深度,不得透过底层抹灰,分格间距根据设计确定。
(6)山墙等大面积抹灰,超过15㎡以上时,宜设变形缝,变形缝嵌填密封膏。
4、技术要求
(1)根据不同地区风荷载和建筑物高度,保温墙面所承受的最大风荷载、拉结筋和膨胀螺栓的拉拔力等参数由生产厂家提供,由设计人员进行验算。
(2)中高层、高层建筑外墙外保温层的钢丝应有防雷接地措施,以防雷击事故。接地措施由设计人员根据具体情况确定。
